O que é um soquete industrial montado em painel angular e como funciona
Casa / Notícias / Notícias da indústria / O que é um soquete industrial montado em painel angular e como funciona Os sistemas de energia industriais dependem de componentes que podem lidar com uso repetido, ambientes variados e demanda constante. Entre esses componentes, as tomadas industriais montadas em painel angular estão ganhando atenção por seu design prático e flexibilidade funcional. Eles não têm aparência complexa, mas desempenham um papel importante na forma como as conexões elétricas são acessadas e gerenciadas nos painéis dos equipamentos.
Esses soquetes são instalados diretamente em painéis, caixas de controle ou superfícies de máquinas. A estrutura angular altera a forma como os usuários interagem com o ponto de conexão. Em vez de uma entrada plana, a interface é inclinada, oferecendo uma abordagem mais natural para conectar e desconectar. Essa escolha de design pode parecer pequena, mas influencia a usabilidade, o gerenciamento de espaço e a eficiência do fluxo de trabalho em muitos ambientes industriais.

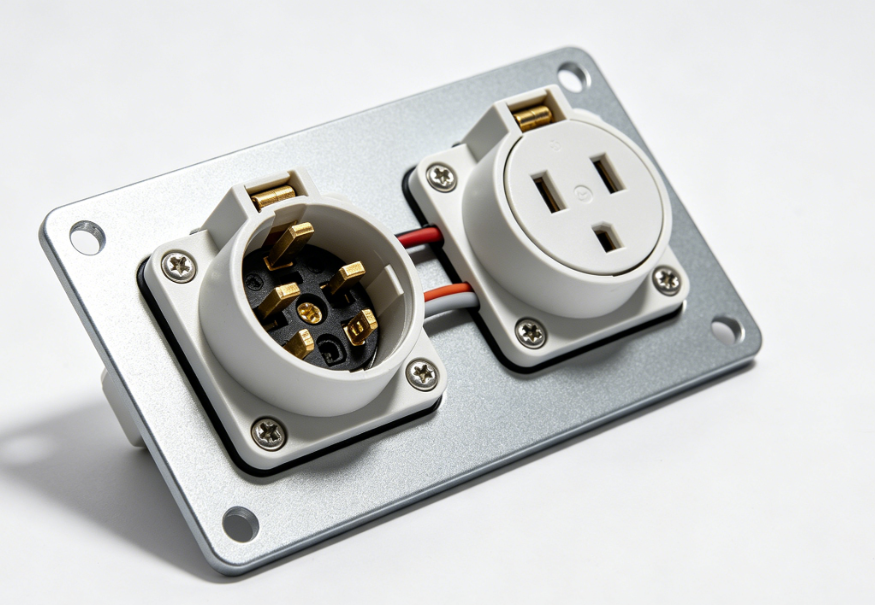

Uma tomada industrial montada em painel angular é um ponto de conexão elétrica fixo projetado para ser integrado em uma superfície plana, com a face de conexão ajustada em ângulo. Este ângulo é a principal distinção dos soquetes tradicionais de montagem reta.
A estrutura normalmente inclui um invólucro, pontos de contato internos e um sistema de montagem que a fixa a um painel. Uma vez instalado, torna-se parte do equipamento e não um acessório separado.
A orientação angular permite que os cabos se conectem sem dobrar acentuadamente. Isso reduz a tensão no soquete e no cabo conectado. Também torna o ponto de conexão mais fácil de ver e alcançar.
Em muitas configurações, esse design ajuda a alinhar os cabos em uma direção mais organizada, especialmente em áreas de controle apertadas ou lotadas.
Os ambientes industriais geralmente envolvem espaço limitado e interação frequente com equipamentos. Às vezes, os soquetes retos podem criar direções inadequadas dos cabos ou exigir mais espaço ao redor do ponto de conexão.
O design angular resolve isso mudando a direção do plugue. Em vez de se estender diretamente para fora, o cabo sai em um ângulo inclinado. Essa mudança sutil melhora a forma como o espaço é usado ao redor dos painéis.
Também reduz a interferência entre cabos adjacentes. Em sistemas com múltiplas conexões, o espaçamento torna-se importante. Os soquetes angulares ajudam a evitar que os cabos se sobreponham ou pressionem uns contra os outros. O resultado é um layout mais limpo que facilita a manutenção e a inspeção.
O princípio de funcionamento é simples. A corrente elétrica passa pelos pontos de contato internos dentro do soquete. Quando um plugue compatível é inserido, a conexão é concluída, permitindo o fluxo de energia.
A estrutura angular não altera a função elétrica. Em vez disso, modifica o ponto de acesso físico. Durante o uso, o usuário se aproxima do soquete de um ângulo mais natural. O plugue se alinha com a face inclinada, reduzindo movimentos desajeitados do pulso ou alinhamento forçado.
Uma vez inserida, a conexão permanece estável dentro da caixa. A posição angular também pode ajudar a reduzir a desconexão acidental causada por tração em linha reta ou vibração.
A direção do cabo é frequentemente negligenciada no projeto do sistema. No entanto, tem um impacto direto na segurança e na organização. Quando os cabos se estendem diretamente para fora de um painel, eles podem bloquear outros componentes ou criar pontos de tensão.
Os soquetes montados em painel angular guiam os cabos para baixo ou lateralmente, dependendo da orientação de instalação. Essa direção controlada ajuda a gerenciar os caminhos dos cabos com mais eficiência.
Em painéis multi-soquetes, isso se torna ainda mais perceptível. Cada conexão pode ser orientada de forma a reduzir linhas cruzadas e layouts emaranhados.
Uma comparação simples ajuda a ilustrar a diferença:
| Recurso | Soquete de painel angular | Soquete de painel reto |
|---|---|---|
| Controle de direção do cabo | Guiado em um ângulo | Direto para fora |
| Uso do espaço do painel | Layout mais compacto | Pode exigir autorização extra |
| Tensão do cabo | Pressão de flexão reduzida | Pontos de flexão mais altos |
| Organização Visual | Alinhamento mais limpo | Pode aparecer agrupado |
Essa estrutura oferece suporte à funcionalidade e à ordem visual.
Os painéis de controle e as interfaces de máquinas geralmente contêm vários pontos de conexão. Cada tomada deve estar acessível sem interferir nas outras.
Os soquetes montados em painel angular ajudam a atingir esse equilíbrio. Sua orientação inclinada permite que os usuários alcancem conexões sem bloquear portas adjacentes.
Em situações de manutenção, esta acessibilidade torna-se importante. Os técnicos podem desconectar ou inspecionar as conexões com menos obstrução. Isto reduz o tempo de inatividade e simplifica as verificações de rotina. O soquete também se integra à superfície do painel. Não se estende excessivamente para fora, o que ajuda a manter um perfil de equipamento mais compacto.
A interação com tomadas industriais não envolve apenas transferência de energia. É também uma questão de facilidade de uso. O ângulo de entrada muda a forma como o usuário aborda a conexão. Em vez de empurrar diretamente para frente, o plugue encontra o soquete em uma posição mais natural da mão. Isso reduz a força estranha e melhora a precisão do alinhamento.
Em ambientes onde são utilizadas luvas, isto pode fazer uma diferença notável. Um ângulo mais claro ajuda a guiar o plugue no lugar sem ajustes repetidos. Com o tempo, isso reduz o desgaste da interface do plugue e do soquete.
O estresse mecânico geralmente se acumula nas conexões elétricas devido ao uso repetido. Os soquetes retos podem sofrer força de tração direta ao longo de um único eixo.
Os soquetes angulares distribuem essa força de maneira diferente. O cabo segue naturalmente um caminho inclinado, o que reduz a tensão direta no ponto de conexão.
Isso pode ajudar a manter a estabilidade em sistemas que sofrem vibração ou movimentos frequentes. Também reduz a chance de afrouxamento com o tempo. Um caminho de cabo mais natural significa menos curvas acentuadas, que muitas vezes contribuem para o desgaste.
Esses soquetes aparecem em uma variedade de ambientes onde é necessário acesso organizado à energia. A sua utilização não se limita a um setor.
Eles são frequentemente encontrados em:
Em cada caso, o design angulado permite uma melhor gestão do espaço e um manuseamento mais fácil.
A instalação envolve encaixar o soquete em uma abertura preparada na superfície do painel. O design angular requer um posicionamento cuidadoso para garantir que a direção esteja alinhada com os planos de roteamento dos cabos. Depois de colocado, o soquete é fixado para permanecer estável durante o uso. O painel atua como suporte e estrutura, mantendo o soquete no lugar.
As conexões da fiação são feitas internamente, ligando a tomada ao sistema elétrico mais amplo. Após a instalação, a face angular permanece visível e acessível. O processo geralmente é simples, mas o planejamento do layout é importante. O ângulo precisa corresponder à direção pretendida do cabo para obter resultados.
Antes de usar soquetes montados em painel angular, o planejamento do layout é importante. A direção do ângulo afeta a forma como os cabos se movem através do painel. O espaçamento entre os soquetes também deve ser considerado. Embora o design em ângulo ajude a reduzir a aglomeração, um mau planejamento ainda pode causar congestionamento. Outro fator é a acessibilidade. Os soquetes devem ser colocados onde os usuários possam alcançá-los sem obstrução de outros componentes. As condições ambientais também podem influenciar o posicionamento. Áreas com movimentos ou vibrações frequentes podem se beneficiar mais com o posicionamento angular.
O desempenho a longo prazo depende frequentemente de pequenas escolhas de design. Os soquetes montados em painel angular oferecem durabilidade, reduzindo o estresse nos pontos de conexão e cabos.
Eles também ajudam a manter um layout mais limpo ao longo do tempo. Um painel bem organizado é mais fácil de inspecionar e manter.
Quando os sistemas permanecem organizados, a solução de problemas se torna mais rápida. As conexões são mais fáceis de rastrear e o desgaste é mais fácil de identificar.
Isto contribui para um ambiente operacional mais estável sem exigir mudanças estruturais frequentes.
As tomadas industriais montadas em painel angular podem parecer simples, mas seu design influencia o modo como os sistemas elétricos são usados e mantidos. Através da direção controlada do cabo, acesso aprimorado e estresse mecânico reduzido, eles suportam layouts de painel mais organizados e gerenciáveis em uma ampla variedade de ambientes industriais.
