O que há dentro de um quadro de distribuição e o que cada parte faz

Qual é o objetivo principal de um quadro de distribuição?

Em sua essência, um quadro de distribuição pega uma fonte de entrada - monofásica ou trifásica, dependendo da instalação - e a divide em vários circuitos de saída protegidos, cada um dimensionado e classificado para o que quer que esteja alimentando: circuitos de iluminação, tomadas, equipamentos fixos, cargas HVAC ou circuitos especializados para qualquer coisa que consuma corrente significativa.

Dividir a carga dessa forma não é apenas uma questão de organização administrativa. Isso significa que uma falha em um circuito – digamos, um circuito de tomada desarmado devido a uma sobrecarga – não interrompe a iluminação ou outros circuitos não relacionados que compartilham a mesma placa. Essa é a vantagem prática da separação de circuitos e é um requisito fundamental da maioria dos padrões de instalação elétrica, incluindo o IEC 61439, que rege a construção e verificação de conjuntos de manobra e distribuição de baixa tensão.

O gabinete em si tem função dupla – alojando os componentes internos e ao mesmo tempo fornecendo uma barreira definida contra contato acidental com peças energizadas, poeira e entrada de umidade, dependendo de sua classificação IP.

A escala altera consideravelmente a complexidade interna. Uma pequena unidade consumidora doméstica pode conter uma dúzia de disjuntores unipolares em um trilho DIN com um simples interruptor principal. Um quadro de distribuição que atende um piso comercial ou uma área de processo industrial pode operar com centenas de amperes de classificação de barramento, múltiplas vias de subdistribuição e uma mistura de MCBs, RCBOs e até mesmo MCCBs para circuitos maiores - todos necessitando de coordenação cuidadosa para que uma falha acione primeiro o dispositivo de proteção mais próximo, em vez de subir em cascata para desarmar a entrada principal desnecessariamente.

O princípio subjacente permanece constante independentemente da escala: o fornecimento chega, é dividido em circuitos protegidos e é organizado de uma forma que uma pessoa competente possa realmente trabalhar com segurança.

Quais peças são comumente encontradas Quadro de distribuição interno ?

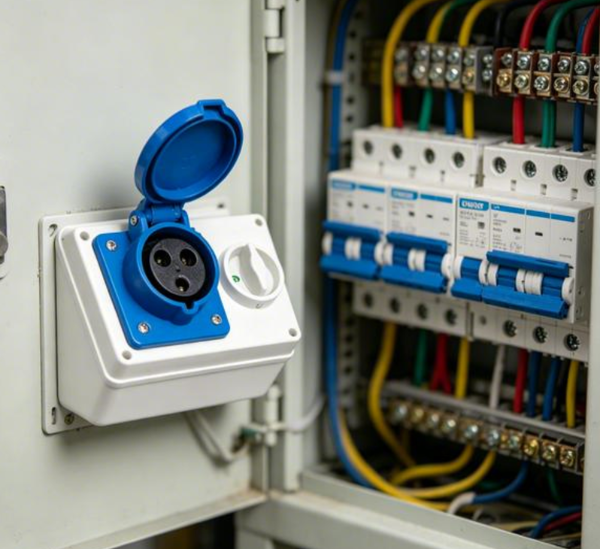

Embora os designs possam variar, vários tipos de componentes são comumente encontrados dentro de um quadro de distribuição. Cada um contribui para a forma como os circuitos elétricos são controlados ou protegidos.

Estas partes não devem ser vistas como itens isolados. Eles são organizados como um sistema.

O interruptor principal fornece um meio central de controlar a alimentação. Os dispositivos de proteção lidam com circuitos individuais. Barramentos e pontos de conexão ajudam a distribuir as conexões elétricas. As etiquetas tornam o arranjo mais fácil de entender.

O recinto reúne tudo e proporciona separação física do ambiente circundante.

Como funciona o interruptor principal dentro de um quadro de distribuição?

A chave principal é uma das partes mais fáceis de entender.

Ele fornece uma maneira de controlar a alimentação elétrica que entra no quadro de distribuição. Quando a chave é desligada, a alimentação de entrada pode ser desconectada dos circuitos atendidos pela placa.

Esta função pode ser útil durante a manutenção ou quando a instalação elétrica necessita ser isolada. Ele fornece ao operador um ponto de controle central, em vez de exigir que circuitos individuais sejam manipulados separadamente.

A posição do interruptor principal também é importante. Deve ser fácil de identificar e operar. Uma placa lotada ou mal organizada pode tornar menos conveniente até mesmo uma simples ação de troca.

Por esse motivo, o layout interno está intimamente ligado à usabilidade. Um quadro de distribuição não deve conter apenas as peças necessárias. Essas partes também devem ser organizadas de forma a deixar clara a sua finalidade.

Qual é o papel dos dispositivos de proteção de circuito?

Os dispositivos de proteção de circuito são outra parte importante do arranjo interno.

Diferentes circuitos elétricos podem apresentar diferentes condições de operação. Um dispositivo de proteção ajuda a responder quando uma condição elétrica sai da faixa esperada. Sua finalidade é reduzir o risco de danos ao circuito e aos equipamentos conectados.

Esses dispositivos geralmente estão associados a circuitos individuais. Se ocorrer um problema em um circuito, o arranjo de proteção pode ajudar a limitar seu efeito em vez de permitir que o problema afete todos os circuitos conectados à placa.

Esta é uma das razões pelas quais os quadros de distribuição são divididos em caminhos de circuito separados. Um edifício torna-se mais fácil de gerenciar quando a iluminação, as tomadas, os equipamentos e outras cargas elétricas podem ser manuseadas de forma independente.

A disposição dos dispositivos de proteção também afeta a identificação. Cada circuito deve ser fácil de distinguir dos outros. Etiquetas claras podem ajudar os usuários a entender qual dispositivo está relacionado a qual parte da instalação elétrica.

Para as equipes de manutenção, esta organização simples pode economizar tempo. Eles podem identificar o circuito relevante sem precisar rastrear todas as conexões na placa.

Por que os barramentos são importantes dentro de um quadro de distribuição?

Barramentos são barras rígidas de cobre ou alumínio que passam por um quadro de distribuição que transportam corrente da fonte de entrada para cada disjuntor de saída, e seu dimensionamento e layout afetam tanto o desempenho elétrico quanto a organização física dentro do gabinete.

Em vez de conectar cada disjuntor de volta ao terminal de entrada individualmente com condutores soltos, os barramentos fornecem um condutor contínuo e com classificação adequada no qual cada disjuntor se conecta - normalmente por meio de um pino isolado ou conexão em garfo, dependendo do projeto do sistema de barramento. Isso reduz drasticamente a confusão de fiação que, de outra forma, preencheria o gabinete e também padroniza a capacidade de transporte de corrente em toda a placa, uma vez que o barramento em si é classificado para lidar com a carga total esperada da placa, e não apenas com qualquer bitola de fio que passou para cada disjuntor individual.

A corrente nominal do barramento precisa corresponder ou exceder a soma das demandas do circuito conectado, com margem para considerações de fator de diversidade dependendo do tipo de instalação – um detalhe que é calculado durante o projeto e não assumido a partir do tamanho físico do gabinete.

O layout físico do barramento também determina a facilidade de trabalho posterior da placa. Um barramento organizado e bem suportado, com pontos de conexão claramente visíveis, permite que um técnico rastreie visualmente os caminhos da corrente. Um layout apertado onde os barramentos e as conexões do disjuntor se sobrepõem de maneira desajeitada torna a inspeção visual - e a folga de trabalho segura - muito mais difícil de manter, o que é importante diretamente para a conformidade com os requisitos de folga de trabalho especificados para comutadores de baixa tensão de acordo com as regulamentações de fiação nacionais.

Como são organizadas as conexões neutras e terrestres?

As conexões neutras e de aterramento são partes importantes de muitos arranjos de quadros de distribuição.

O ponto de conexão neutro fornece um local organizado para condutores neutros de diferentes circuitos. Em vez de ter estes condutores espalhados por todo o invólucro, eles podem ser agrupados em uma área claramente definida.

O ponto de ligação à terra tem uma finalidade diferente. Ele fornece um local comum para condutores de proteção e ajuda a manter essas conexões organizadas.

Embora os dois sistemas de ligação tenham funções diferentes, ambos beneficiam de uma identificação clara.

Uma boa organização reduz a chance de confusão durante a inspeção ou manutenção. As etiquetas e a separação física podem ajudar os usuários a reconhecer quais conexões pertencem a qual parte do sistema elétrico.

Isto é particularmente útil quando uma placa contém muitos circuitos de saída. À medida que o número de conexões aumenta, a organização simples torna-se cada vez mais valiosa.

Por que o gabinete é tão importante quanto os componentes internos?

O gabinete é fácil de ser tratado depois que os componentes internos são classificados, mas suas especificações afetam diretamente a segurança e a usabilidade a longo prazo de tudo dentro dele.

A classificação IP é o primeiro ponto de decisão real. Uma placa instalada em uma sala de plantas interna e seca pode precisar apenas de IP20 (proteção contra contato com os dedos e entrada de pequenos objetos). Uma placa instalada ao ar livre, em uma área de lavagem ou em um ambiente industrial empoeirado precisa de uma classificação como IP65 ou superior, que adiciona entradas de cabos seladas, portas vedadas e, geralmente, uma construção mais robusta – especificações que precisam corresponder ao ambiente de instalação real, em vez de padronizar o que for barato ou prontamente disponível.

O espaço de trabalho interno é a segunda consideração principal e é fácil de subestimar na fase de projeto. A IEC 61439 e as regulamentações nacionais de fiação especificam folgas em torno de peças energizadas e espaço de trabalho em frente a um quadro de distribuição exatamente por esse motivo: colocar muitos circuitos em um gabinete subdimensionado não apenas parece desarrumado, mas cria uma dificuldade genuína (e preocupação de segurança) durante qualquer trabalho futuro de inspeção ou modificação, quando alguém precisa de espaço físico suficiente para trabalhar com segurança em torno de barramentos e terminais energizados.

Acertar o tamanho do gabinete desde o início - levando em conta não apenas a contagem atual de circuitos, mas também a expansão futura razoável - tende a economizar consideravelmente mais problemas do que tentar reformar uma placa maior posteriormente, quando todos os espaços disponíveis no trilho DIN já estiverem preenchidos.

Como o layout interno afeta a manutenção e a inspeção?

Um quadro de distribuição pode operar silenciosamente por longos períodos. Isso não significa que a sua organização interna possa ser ignorada.

Os trabalhadores de manutenção podem precisar inspecionar conexões, identificar circuitos, verificar dispositivos de proteção ou isolar parte de uma instalação. Um layout interno claro pode tornar essas tarefas mais simples.

Várias considerações de design podem ajudar a facilitar a manutenção:

1. Identificação clara dos componentes
   Cada componente principal deve ter um propósito compreensível. As etiquetas de circuito podem ajudar os usuários a conectar um dispositivo interno ao equipamento ou área que ele atende.
2. Arranjo de componentes lógicos
   Os componentes relacionados devem ser posicionados de maneira ordenada. Uma sequência lógica pode tornar o quadro mais fácil de entender.
3. Pontos de conexão acessíveis
   As conexões não devem ser desnecessariamente difíceis de alcançar durante trabalhos de manutenção autorizados.
4. Espaço interno adequado
   O layout deve evitar aglomerações desnecessárias. O espaço de trabalho dentro do gabinete pode influenciar a facilidade com que as tarefas de inspeção são executadas.
5. Separação clara
   Diferentes tipos de conexões e componentes podem se beneficiar de uma organização física clara.

Estes pontos são particularmente relevantes quando os quadros de distribuição são utilizados em edifícios comerciais, oficinas, empreendimentos imobiliários e instalações onde a manutenção elétrica faz parte das operações regulares.

O que os fabricantes devem considerar ao projetar o interior de um quadro de distribuição?

A estrutura interna deve começar pela aplicação pretendida.

O fabricante precisa entender que tipo de instalação elétrica a placa servirá. O número de circuitos, o uso esperado, o ambiente de instalação, as necessidades de manutenção e o arranjo operacional preferido podem influenciar o projeto interno.

As seguintes perguntas podem ajudar a moldar o processo de planejamento:

Um bom design interno também deve considerar o relacionamento entre as peças individuais.

Por exemplo, os dispositivos de proteção precisam estar associados aos seus respectivos circuitos. Os pontos de conexão precisam ser organizados de modo que os condutores possam ser organizados sem confusão desnecessária. As etiquetas precisam corresponder ao arranjo físico.

Isso cria uma cadeia de usabilidade. O componente desempenha sua função, o layout suporta esse componente e o gabinete fornece o espaço e a proteção necessários para todo o arranjo.

O design do quadro de distribuição poderia se tornar mais focado na usabilidade?

Os equipamentos elétricos são frequentemente discutidos em termos de proteção e desempenho. A usabilidade também merece atenção.

Um quadro de distribuição é usado por pessoas. Os instaladores trabalham com ele durante a instalação. O pessoal de manutenção poderá inspecioná-lo mais tarde. Os operadores de edifícios podem precisar identificar ou isolar um circuito.

Isso significa que o conselho deve comunicar informações por meio de seu arranjo físico.

Um circuito claramente identificado é mais fácil de reconhecer. Um grupo ordenado de dispositivos de proteção é mais fácil de entender. As áreas de conexão acessíveis são mais fáceis de contornar. Um gabinete adequado torna todo o arranjo mais prático.

Esse foco na usabilidade também pode influenciar a seleção do produto. Os compradores podem olhar além da presença básica de componentes internos e prestar atenção em como o conselho está organizado.

A questão não é mais apenas: “Quais peças estão dentro do quadro de distribuição?”

Também pode ser: "Quão bem essas peças funcionam juntas dentro do quadro?"

Essa mudança de pensamento confere ao design interno um papel mais importante na distribuição elétrica moderna. Um quadro de distribuição é uma parte funcional de uma instalação elétrica e seu valor depende não apenas dos componentes que contém, mas também da clareza e praticidade com que esses componentes estão dispostos.
